Isı değiştirici Tasarımı

ISI DEĞİŞTİRİCİ TASARIMI

Bir ısı eşanjörü, akışkanlar arasında ısı transfer sağlamak için kullanılan bir sistemdir. Isı eşanjörleri hem soğutma hem de ısıtma işlemlerinde kullanılır. Isı, kullanılan ortamları ayıran eşanjör malzemeleri aracılığıyla iletim yoluyla aktarılır. Bir gövde ve borulu ısı eşanjörü, sıvıları boruların içinden ve üzerinden geçirirken, hava soğutmalı bir ısı eşanjörü, bir sıvıyı soğutmak için soğuk havayı kanatçıkların bir çekirdeğinden geçirir. Alan ısıtma, soğutma, iklimlendirme, elektrik santralleri, kimya tesisleri, petrokimya tesisleri, petrol rafinerileri, doğal gaz işleme ve kanalizasyon arıtma alanlarında yaygın olarak kullanılırlar. Farklı tipde ısı değiştiriciler mevcuttur.

Gövde ve Tüp Demetli Eşanjörler;

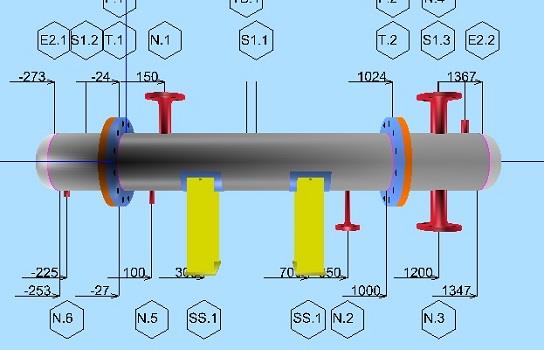

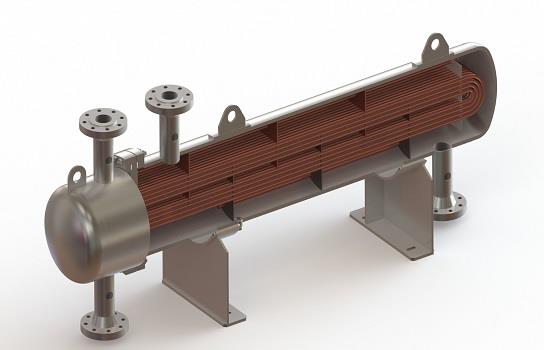

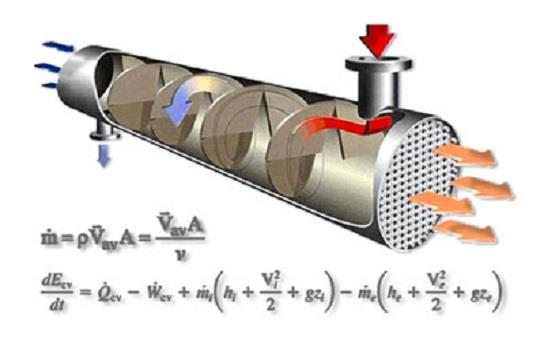

Gövde ve Borulu Isı Eşanjörleri, silindirik bir gövde içine yerleştirilmiş çok sayıda küçük tüpden oluşur. Tüpler, sabit tüp plakalarına (gövdeye kalıcı olarak sabitlenmiş) sahip olabilen bir tüp demeti veya "tüp yığını" kullanılarak tüp demetinin genişlemesine izin veren yüzer bir tüp yığını kullanılarak silindire yerleştirilir.

Plaka Tipi Eşanjör;

Plakalı Eşanjörler, borular yerine bir dizi istiflenmiş plaka kullanarak, bir gövde ve borulu ısı eşanjörü ile hemen hemen aynı şekilde çalışır. Plakalı ısı eşanjörleri, uygulamaya ve kullanılan sıvılara bağlı olarak genellikle lehimli veya contalıdır. Kompakt paslanmaz çelik yapıları, onları soğutucu akışkanlarla veya yiyecek ve içecek işlemede kullanım için ideal bir seçim haline getirir.

Termal Analizler ve Hesaplamalar

Termal analiz faaliyetleri özellikle ısı değitirici ve kondenserlerde en verimli şekilde ısı transferinin sağlanması amacı ile yapılmaktadır. Mekanik hesaplamalar öncesi termal analizler müşteriden gelen ürün, akış ve istenen sıcaklık değerleri dikkate alınarak yapılır ve mekanik hesaplara ön veri oluşturan veri föyleri oluşturulur. Termal analiz faaliyetlerimiz sadece ısı değiştiriciler için değil farklı ekipmanlar "Boru hatları, Reaktörler, Serpantin içeren diğer ekipmanlar"  için de gerçekleştirilmektedir. Isı değiştiriciler için yapılan termal analizler için chemcad ve benzeri kapasitelere sahip yazılımlar kullanılmakta , veri föylerine ek olarak yazılım çıktıları rapor olarak eklenmektedir.

Mekanik Analizler ve Hesaplamalar

AVESKON Mühendislik olarak her tip ısı değiştirici ( eşajörün), projelendirme çalışmalarını uzman tasarım mühendisi ve teknik ressam kadromuz ile yürütüyoruz. Tasarım aşamasında uluslararası standartlar dışında proses güvenliği, evaporasyon kayıpları, tank tasarım koşulları ve tehlikeli sıvı uyumu, bakım ve kontrol kolaylığı, hasar mekanizmaları  gibi birçok parametre dikkate alınarak tasarım ve projelendirme yapılmaktadır. Tasarım aşamasında ağırlıklı olarak aşağıdaki standartlar referans alınmaktadır, ancak özel standartlar dikkate alınarak tasarım ve projelendirme yapılmaktadır.

• EN 13445 "Unfired Pressure Vessels"
• ASME Sec. VIII Div.1  "Rules for Construction of Pressure Vessels"
• TEMA   " Tubular Exhanger Manufacturers Association"
• Diğer ürüne yönelik tasarım standartları

Standart gerekliliklere ek olarak tasarım aşamasında ekipmanın kullanım amacı,uzun bakım aralıkları için gerekli önlemler dikkate alınmaktadır.Bu şekilde müşterilerimize maksimum fayda ve katma değer sağlamış oluyoruz. Yapılan detay mühendislik çalışmaları sonrası müşterilerimize aşağıdaki çıktılar verilmektedir.

• Ekipman veri föyleri
• Mekanik ve inşaat temel hesap raporları
• Kaldırma ve taşıma analiz raporları
• Tüm imalat projeleri ve malzeme listeleri
• Merdiven, platform ve köprü projeleri
• İhale teknik şartnamesi
• 3D model ve yerleşim planları
